1.適用范圍

1.1 本標(biāo)準(zhǔn)的內(nèi)容包括紫外熒光試驗(yàn)的基本原理和操作程序。試驗(yàn)利用紫外熒光和水來模擬一種老化效果，即材料在實(shí)際使用中曝露于太陽光（直接照射或透過玻璃）和潮氣（雨或露）時(shí)所發(fā)生的老化現(xiàn)象。

1.2 樣品曝露于環(huán)境條件得到控制的熒光紫外燈下。本標(biāo)準(zhǔn)中給出了不同類型的紫外熒光光源。

2.方法概述

2.1 在受控的環(huán)境條件下，將樣品曝露于光照和潮濕的重復(fù)循環(huán)作用下。

2.1.1 潮濕通常通過水蒸氣在樣品表面冷凝或向樣品表面噴灑軟化去離子水實(shí)現(xiàn)。

2.2 曝露條件可能會(huì)因以下因素的不同而不同：

2.2.1 紫外燈

2.2.2 紫外燈的輻照水平

2.2.3 提供潮濕的方式

2.2.4 曝露于光照和潮濕的時(shí)間

2.2.5 光照時(shí)的溫度

2.2.6 潮濕時(shí)的溫度

2.2.7 光照/黑暗周期進(jìn)行的周期數(shù)

2.3 同一型號(hào)試驗(yàn)設(shè)備得出的試驗(yàn)結(jié)果不宜進(jìn)行比較，除非針對(duì)被測材料進(jìn)行了設(shè)備間重現(xiàn)性驗(yàn)證試驗(yàn)。

2.4 不同型號(hào)試驗(yàn)設(shè)備得出的試驗(yàn)結(jié)果不宜進(jìn)行比較，除非針對(duì)被測材料已經(jīng)確定了不同設(shè)備間的相關(guān)性。

3.測試應(yīng)用

3.1 本試驗(yàn)設(shè)備在最終使用環(huán)境（包括太陽光紫外部分的影響、潮濕和熱）中所產(chǎn)生的性能變化。這種曝露可能包括向樣品表面引入潮濕。這種曝露試驗(yàn)方法

不模擬一些地方氣象因素造成的破壞，如大氣污染、生物、鹽水等，但可以模擬太陽光穿過玻璃的情況。一般情況下，這些曝露方法都包括以凝露方式出現(xiàn)的潮濕對(duì)材料的影響。

3.2 本標(biāo)準(zhǔn)中僅規(guī)定了試驗(yàn)參數(shù)的一些限定范圍，而不是具體的某一數(shù)值，在這一范圍內(nèi)各參數(shù)值選擇的不同，會(huì)帶來試驗(yàn)結(jié)果的不同。

3.2.1 建議在進(jìn)行試驗(yàn)時(shí)，同時(shí)曝露某種我們熟知其性能并能控制其性能的材料，作為一種標(biāo)準(zhǔn)或參比。建議每種材料在每次試驗(yàn)時(shí)至少提供3件試樣，以利于評(píng)價(jià)結(jié)果的統(tǒng)計(jì)。

4.測試儀器

4.1 實(shí)驗(yàn)室光源——光源為熒光紫外燈。很多種類的熒光紫外燈可用于本標(biāo)準(zhǔn)。不同熒光紫外燈光強(qiáng)和光譜的不同會(huì)造成試驗(yàn)結(jié)果的很大不同。在檢測報(bào)告中應(yīng)詳細(xì)描述所用熒光紫外燈的類型。不同的應(yīng)用決定了該使用何種燈。注：不要將不同類型的燈管混用。在熒光紫外試驗(yàn)箱中混用不同的燈管將會(huì)造成試樣實(shí)際接收光的不均勻，除非試驗(yàn)箱經(jīng)過特殊的設(shè)計(jì)能夠在此種情況下保證試樣受光的均勻性。（很多熒光紫外燈會(huì)隨使用明顯老化。應(yīng)遵循設(shè)備制造商的規(guī)定使用燈管以確保燈管所必須達(dá)到的輻照度。）

4.1.1 制造商、燈管的種類、燈管的老化、試樣與燈管之間的間距、試驗(yàn)箱內(nèi)的溫度和實(shí)驗(yàn)室室內(nèi)溫度等都會(huì)對(duì)樣品實(shí)際接收的輻照量產(chǎn)生影響。因此，建議使用輻照計(jì)來監(jiān)控輻照能量。

4.1.2 以下幾個(gè)因素會(huì)影響熒光紫外燈管的光譜能量分布；

4.1.2.1 某些燈管所用的玻璃的老化會(huì)造成透光度的改變。玻璃的老化會(huì)大大減少某些類型的燈管所發(fā)出的紫外短波部分的透過率。

4.1.2.2 燈管上沉積的灰塵會(huì)影響輻照量。

4.1.2.3 所使用玻璃的厚度會(huì)很大程度上影響紫外燈短波部分的透過量和

4.1.2.4 磷涂層的均一性和耐久性。

4.1.3 光譜輻照

通過選擇適當(dāng)?shù)墓庾V能量分布，可以得到熒光UVA 燈。通常我們將其定義為UVA-340 和UVA-351。340和351這些數(shù)據(jù)表示不同類型燈管的最大發(fā)射的名義上的特征波長（nm）。340 和351 對(duì)應(yīng)的實(shí)際上的最大發(fā)射發(fā)生在343 和350nm 處。

4.1.3.1 UVA-340，模擬太陽紫外輻照的光譜輻照。UVA-340 的主要用途是模擬太陽光紫外部分中的中短波長范圍。

4.1.3.2 UVA-351，模擬太陽光紫外部分穿過窗玻璃后的光譜輻照。UVA-351 的主要用途是模擬經(jīng)過窗玻璃過濾后的太陽光紫外部分中的中短波長范圍。

4.2 儀器校準(zhǔn)——為確保曝露相關(guān)儀器的標(biāo)準(zhǔn)性和準(zhǔn)確性，應(yīng)對(duì)相關(guān)儀器進(jìn)行定期校準(zhǔn)，以確定試驗(yàn)結(jié)果的重現(xiàn)性。如有可能，校準(zhǔn)應(yīng)該能夠追溯到國家或國際標(biāo)準(zhǔn)。校準(zhǔn)方案和程序應(yīng)該依據(jù)儀器制造商的指示。

5.試樣步驟

5.1 標(biāo)記每件試樣，要求記號(hào)不易擦去或退色，不能標(biāo)記在需檢測的部位。

5.2 確定需要檢測的項(xiàng)目。試驗(yàn)前，依據(jù)試驗(yàn)雙方所確認(rèn)的ASTM 標(biāo)準(zhǔn)或其它國際標(biāo)準(zhǔn)對(duì)試樣的適當(dāng)性能進(jìn)行檢測。

5.3 試樣的安裝——安裝上試樣架時(shí)，要求試樣不受任何應(yīng)力。為確保曝露條件的均一性，試樣架應(yīng)該裝滿，如果試樣數(shù)不夠，則用由耐腐蝕材料制作的空白板來填充。

在對(duì)試樣的外觀和顏色變化進(jìn)行評(píng)價(jià)時(shí)，應(yīng)和保存在暗處的未進(jìn)行曝露試驗(yàn)的留樣進(jìn)行比較來確定變化的程度和等級(jí)。將同一樣品的一部分用不透明物品遮蓋來顯示曝露效果的方法不推薦采用，因?yàn)殡m然遮蓋起來的部分沒有收到紫外光的影響，但其同樣受到試驗(yàn)箱內(nèi)溫度和濕度等很多因素的影響，這會(huì)影響試驗(yàn)結(jié)果。

5.4 曝露于試驗(yàn)條件下——選擇適當(dāng)?shù)脑囼?yàn)條件，并保證在規(guī)定試驗(yàn)時(shí)間內(nèi)連續(xù)進(jìn)行。試驗(yàn)期間停機(jī)維護(hù)設(shè)備和中間樣品檢查的次數(shù)應(yīng)該盡量少。

5.5 樣品位置調(diào)整——如果樣品最邊遠(yuǎn)處所接收的輻照量不少于曝露區(qū)域中央所接收輻照量的90％，則沒有必要對(duì)樣品的位置進(jìn)行定期調(diào)整。

5.5.1 如果曝露區(qū)域邊緣的輻照量為曝露區(qū)域中央輻照量的70～90％，則采用以下三種方法來進(jìn)行試樣位置的調(diào)整。

5.5.1.1 在曝露試驗(yàn)過程中定期調(diào)整樣品的位置，以保證每件樣品接收同樣的輻照量。試樣位置的調(diào)整方案應(yīng)該由相關(guān)方協(xié)商決定。

5.5.1.2 只將樣品放置在一定曝露區(qū)域內(nèi)，這一區(qū)域內(nèi)所接收的輻照量為最大輻照量的90％以上。

6.測試方法

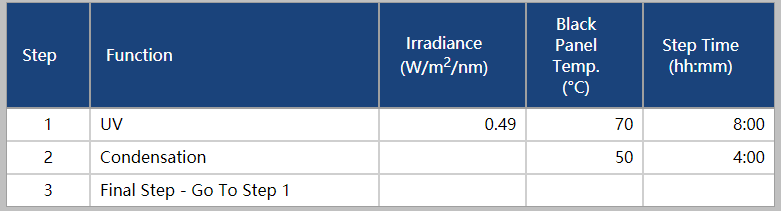

QUV紫外老化試驗(yàn)箱用于ASTM G154 Cycle1的測試方法：
