工作原理

臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素，臭氧老化箱模擬和強化大氣中的臭氧條件，研究臭氧對橡膠的作用規律，快速鑒定和評價橡膠抗臭氧老化性能與抗臭氧劑防護效能的方法，進而采取有效的防老化措施，以提高橡膠制品的使用壽命.設備由無聲高效臭氧發生器發生的臭氧氣體,和一定量的已處理的空氣,在交換器中混合后送入試驗箱,紫外檢測儀將連續在線檢測到的臭氧濃度, 反饋到臭氧發生器控制系統,使控制系統根據設定值有效的控制臭氧的發生,從而試驗箱保持合適的臭氧濃度,另由加熱加濕系統工作,滿足所有試驗條件.

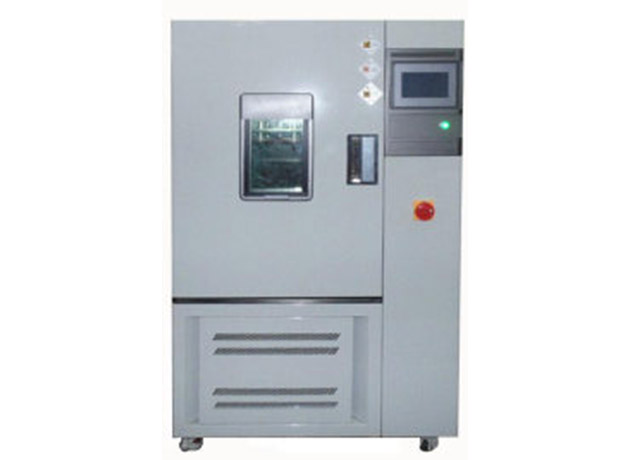

設備結構

1.試驗箱箱體為整體結構形式，空氣處理系統位于箱體后下部，檢測控制系統位于試驗箱的右側面。

2.工作室三面有風道夾層,分布加熱加濕器、循環風葉等裝置,試驗箱上層設有平衡排氣孔，需要將試驗室中的氣體不斷排出,已保持試驗箱內的氣體濃度的平衡,試驗箱為單開門，采用雙層耐老化硅橡膠密封。

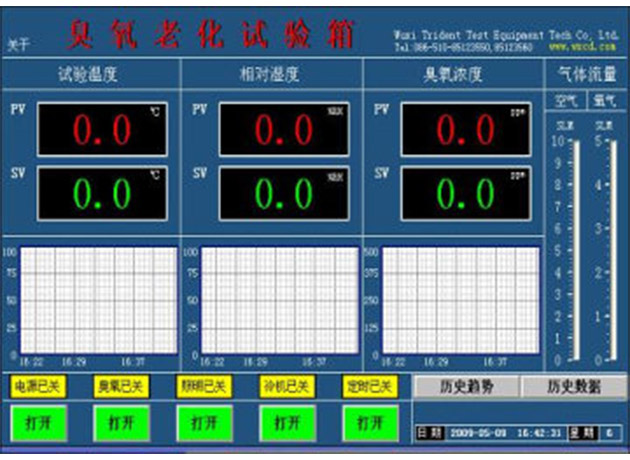

3.試驗箱設有觀察窗和可開關控制的照明燈。4.觸摸屏智能控制器位于設備右前方.基于XP操作系統下進行人機對話，系統穩定可靠。所有的控制操作全部可以在觸摸屏上操作完成，操作直觀方便。并能顯示實時曲線，保存歷史

數據，可由U盤導出存檔或打印。

設備材質

1.工作室內壁采用SUS304不銹鋼板加工成型,壁面易于清洗。

2.外殼采用優質冷軋板加工成型，表面靜電噴粉處理。

3.空氣源采用電磁式無油氣泵。

4.不銹鋼翅電加熱器。

5.電熱表面淺式蒸發加濕器。

6.專用電機、離心對流風扇。

7.下置式水箱供水，水位自動控制。

8.氣體流量計，精確控制各層面氣體流量。9.無聲放電臭氧發生器.

10.比爾-朗伯原理測量應用軟件2012精細版.11.活性碳吸收和硅膠干燥塔、裝有氣體凈化器.

12.觸摸屏控制調節器.

13.雙光速紫外型臭氧檢測儀.

14.制冷系統采用進口壓縮機及配件.

設備配制及結構特點

1.空氣循環裝置：內置循環風道,試驗氣流均勻地從上往下平行于試件表面,符合國標。

2.操作面板采用工控觸摸屏，系統穩定可靠。所有的控制操作全部可以在觸摸屏上操作完成，操作直觀方便。并能顯示實時曲線，保存歷史數據，可由U盤導出存檔或打印。設備內采用本單位自行研發的高端臭氧發生控制檢測儀，進行控制試驗所需的臭氧濃度，使臭氧濃度目標值（SV值）嚴格控制穩定在規定的范圍內.設備內裝有自動調零裝置，只要在做試驗前根據所需要求進行操作，在規定的時間內，設備的臭氧濃度值會自動歸零，此時再進行臭氧老化試驗，可使試驗的過程更加科學可靠。

3.電磁式空氣泵提供優質氣源,無油干燥,保證氣路系統長期工作的可靠性.

4.雙光速紫外臭氧檢測儀為上海大學與我司技術合作開發的符合國際公認標準檢測臭氧的儀器,性能穩定,自動調零控制,無臭氧冷光源紫外燈壽命長,精度高.比爾-朗伯數字系統測量軟件,準確可靠.5.設備具有下列安全保護裝置:

5.1電源超載、短路保護

5.2控制回路過載、短路保護、接地保護.

5.3超溫保護、報警訊響提示、缺水保護

技術參數

1.工作室尺寸：500×500×600mm

2.工作室溫度范圍：18～+60℃

3.溫度波動度：±0.5℃

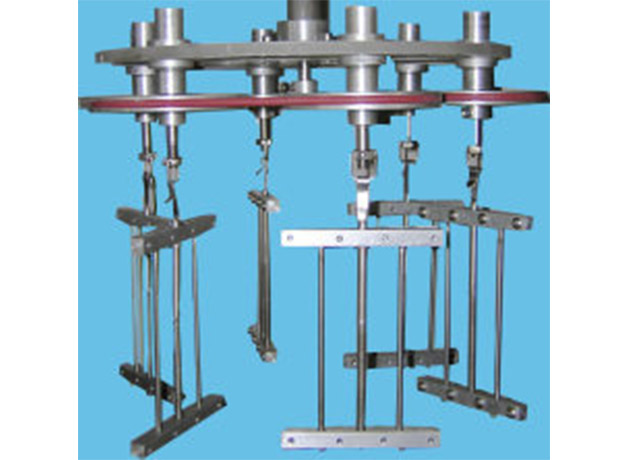

4.溫度均勻度:±2.0℃（滿足擺線軌跡的靜態試樣架）

5.溫度偏差:±2.0℃

6.相對濕度65～85%RH

7.氣流速度：12～16mm/s

8.臭氧濃度:1～5ppm（10～35pphm）

9.臭氧濃度波動度10%

10.設備執行（滿足）相關標準：滿足GB/T2951-1997、ISO1431、GB/T7762-2003GBT/13642等國內外標準。
