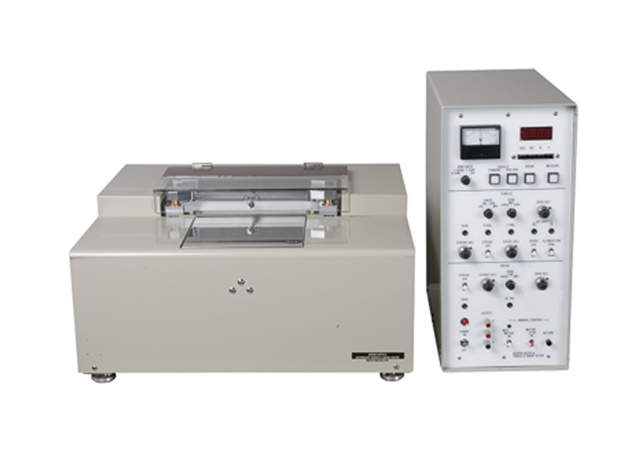

日本FB1-A拉伸剪切測試儀
FB1-A拉伸剪切測試儀對評估布料的風格手感時工匠和專業人士采取的“拉伸”“剪切”的手部動作進行分析及機械化，并可將
結果替換為客觀數值數據。
可以獲取布、紙張/無紡布、薄膜等的拉伸/剪切剛度、拉伸能量、伸長率、恢復性的數據。
拉伸特性和剪切特性數據將影響風格手感的“彈力”“張力”。這些特性將影響“形態穩定性”“易產生紋路性”。
特點：
提高數據精度
在電機夾具與夾具（緊固）中對樣品進行去松弛處理，避免測量者造成的誤差，提高了數據精度。
顯示分辨率：0.01
可數值化表現微小拉伸、剪切特性的區別。
| ■規格 ※規格書內記載的規格內容有可能會在不經預告的情況下變更。請予以諒解。 | |
| 尺寸／重量 | 裝置主體：W610 × D535 × H320（mm）／45kg 電子放大器：W230 × D450 × H500（mm）／20kg |
| 電源 | AC100V、最大消費電力 40W |
| 測試環境溫度、濕度 | 20 ～ 30℃／50 ～ 70%RH 無結露。在測試中需保持一定的溫度和濕度。 （標準溫度和濕度條件：20℃／65%RH） ※需設置在受到風和振動影響少的場所 |
| 測試動作 | （拉伸測試）：負荷控制方式 （剪切測試）：變形量控制方式 |
| 拉伸負荷測試 | 測試儀：電阻絲應變片型 負荷（滿量程）：（標準條件）50kg（高靈敏度條件）20kg 標準條件：10kgf（500gf/cm） 高靈敏度條件：1kgf（50gf/cm） ※還有其他可變設定 剪切時拉伸張力（標準條件）：200gf（10gf/cm） （可變設定條件）：100～1000gf（每隔 100gf） 精度：滿量程±0.5% 以下 |
| 拉伸伸長率測試 | 測試儀：電位器 伸長量：2 階段切換 最大25mm（50% 拉伸）／50mm（100% 拉伸） 精度：滿量程±0.5% 以 |
| 拉伸變形速度 | 0.05～0.5mm/sec（每隔0.05mm/sec） |
| 剪切負荷測試 | 測試儀：差動變壓器（環形測力計） 負荷（滿量程）：（標準條件）2kg 精度：滿量程±0.5% 以下 |
| 剪切變形測試 | 測試儀：電位器 剪切角度：最大8°（50mm × tan8°=約 7mm） 標準條件：±8° 可變設定條件：±0.8～8°（每隔0.8°） 精度：滿量程±0.5% 以下 |
| 剪切變形速度 | 一定 |
| 試樣尺寸 | 尺寸：20cm×20cm（標準） 厚度：2mm（最大） |
